一、产品概述
ZW32-12、ZW32-12G系列柱式户外高压真空断路器是三相交流50Hz、额定电压12kV的户外高压开关设备。适用于开断、关合城市或农村配电系统的负荷电流、过载电流、短路电流。
二、技术参数：
|
名称
|
单位
|
ZW32-12(G)/T400-12.5
|
ZW32-12(G)/T630-16
|
ZW32-12(G)/T630-20
|
|
额定电压
|
kV
|
12
|
|
额定电流
|
A
|
400
|
630
|
630
|
|
额定短路开断电流
|
kA
|
12.5
|
16
|
20
|
|
额定短中关合电流（峰值）
|
31.5
|
40
|
50
|
|
额定峰值耐受电流
|
31.5
|
40
|
50
|
|
额定短时耐受电流
|
12.5
|
16
|
20
|
|
额定短路持续时间
|
S
|
4
|
|
额定绝缘水平
|
雷电冲击耐受电压（峰值）
|
kV
|
相间、对地75，断口85
|
|
1min工频耐受电压
|
相间、对地42，断口48
|
|
额定操作顺序
|
|
分 -0.3s- 合 -180s- 合分（电动机构）
|
|
额定短路电流开断次数
|
次
|
30
|
|
机械寿命
|
10000
|
|
额定操作电压（分合线圈）
|
v
|
DC220,100, AC220
|
|
动静头允许磨损累计厚度
|
mm
|
3
|
|
过电流脱扣器额定电流
|
A
|
5
|
|
电流互感器电流比
|
|
200/5 400/5 600/5
|
|
触头开距
|
mm
|
9±1
|
|
触头超程
|
2±0.5
|
|
平均分闸速度
|
m/s
|
1.2±0.3
|
|
平均合闸速度
|
0.6±0.2
|
|
分闸时间
|
ms
|
30-60
|
|
合闸时间
|
20-40
|
|
合闸弹跳时间
|
≤20
|
|
三相分合闸同期性
|
≤2
|
|
每相回路直流电阻
|
μΩ
|
≤80
|
|
储能电机
|
额定电压
|
V
|
-220
|
|
额定功率
|
W
|
200
|
|
储能时间
|
S
|
≤8
|
|
隔离开关
|
回路电阻（断路器接线板至隔离开关进线板间）
|
μΩ
|
≤120
|
|
三相刀闸合闸时中心偏摆量
|
mm
|
≤2
|
|
三相刀闸分、合闸同期性偏差
|
≤2
|
|
导电部分对地绝缘距离
|
≥160
|
|
断口开距
|
≥200
|
|
质量
|
kg
|
80
|

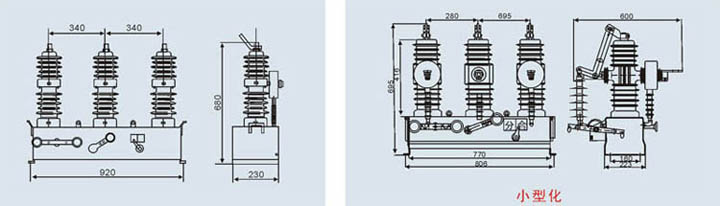

三、外形及安装尺寸图：
四、订货须知事项：
订货时用户应提供产品的型号、名称、数量、开断电流所配电流互感器电流比、规格、数量及准确级次，以及是否安装过渡底架和过渡底架的高度尺寸等。用于旧站改造的用户订货时应特别注明旧站原来的安装尺寸。
五、售后服务：
我公司本着优质、高效、发展的精神，以优质的产品、贴心的服务为理念，并公开、负责地向您郑重承诺如下：
1.我厂出售的所有产品最低保修期为一年，部分产品保修三年。保修期内免费上门维修(人为因素或不可抗拒的自然现象所引起的故障或破坏除外)。
2.在接到报修通知后，七个工作日内赶到现场并解决问题。
3.用户可以通过售后电话咨询有关技术问题，并得到明确的解决方案。
4.用户在正常使用中出现性能故障时，本公司承诺以上保修服务。除此以外，国家适用法律法规另有明确规定的，本公司将遵照相关法律法规执行。
5.在保修期内，以下情况将实行有偿维修服务;
(1)由于人为或不可抗拒的自然现象而发生的损坏。
(2)由于操作不当而造成的故障或损坏。
(3)由于对产品的改造、分解、组装而发生的故障或损坏.

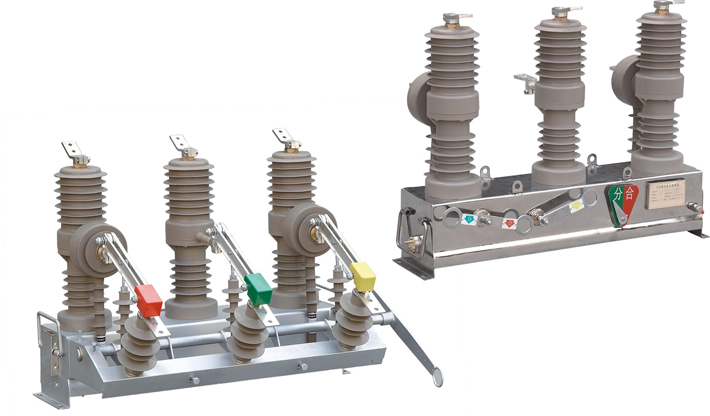

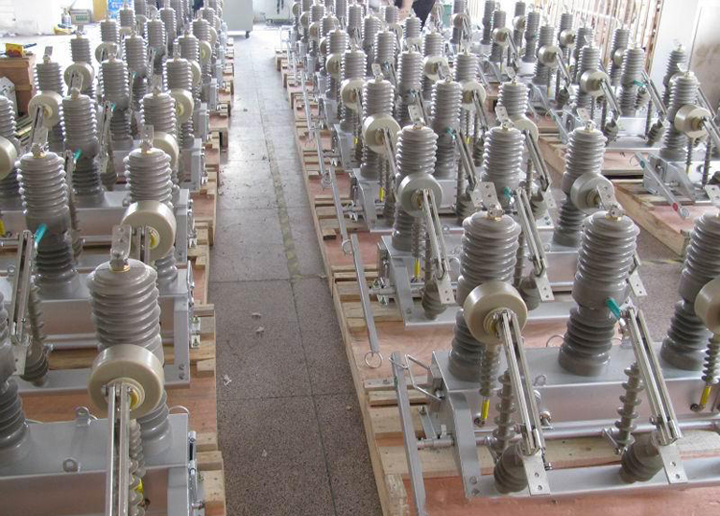

六、产品实景图：
|
