FKN12-12户内高压负荷开关
一、产品概述
FKN12－12D/630－20型户内交流高压负荷开关(以下简称FKN12－12D负荷开关)是额定电压为12KV，额定频率为50HZ的三相高压
开关设备，用于分合负荷电流，闭环电流，空载变压器和电缆充电电流，关合短路电流。配装接地开关的负荷开关，可以承受短路电流。
FKN12－12R.D/125－31.5型户内交流高压负荷开关--熔断器组合电器(以下简称FKN12－12R.D组合器)是FKN12－12D负荷开关开断与S□LAJ－12(XRNT□－12)高压限流式熔断器组合在一起的户内高压开关设备。它可以可靠开断直至短路电流的任何电流：负荷开关开断工作电流，熔断器开断短路电流，联合开断工作电流与全短路电流之间的任何过电流，同时熔断器通过其撞击器使负荷开关分闸。
二、使用环境
◆ 周围空气温度：上限+40℃，下限－25℃；
◆ 海拔高度：1000m及以下；
◆
相对湿度：月平均值不大于90%，日平均值不大于95%；
◆ 周围空气应不受腐蚀或可燃性气体及水蒸汽体等明显污染；
◆ 无经常性的剧烈运动；
◆
耐污秽等级：Ⅱ级。
如使用条件超过上述规定，由用户与制造厂协商确定。

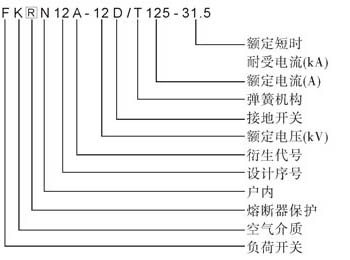

三、型号含义
四、技术参数
| 序号 | 名称 | 名称 | 数据 | ||||
| 1 | 额定电压 | kV | 12 | ||||
| 2 | 额定频率 | Hz | 50 | ||||
| 3 | 额定绝缘水平 | 1min工频耐压 | kv | 对地/相间42/48 | |||
| 雷电冲击耐压(峰值) | 对地/相间75/85 | ||||||
| 4 | 额定短路开断电流 | kA | 20 | 25 | 31.5 | 40 | |
| 5 | 额定电流 | A | 630 | 630 | 1250 1600 | 1250 1600 | |
| 1250 | 1250 | 2000 2500 | 2000 2500 | ||||
| 6 | 额定短时耐受电流(有效值) | kA | 20 | 25 | 31.5 | 40 | |
| 7 | 额定峰值耐受电流(峰值) | 50 | 63 | 80 | 100 | ||
| 8 | 额定短路关合电流(峰值) | 50 | 63 | 80 | 100 | ||
| 9 | 额定短路电流持续时间 | S | 4 | ||||
| 10 | 机械寿命 | 次 | 20000 | ||||
| 11 | 二次回路工频耐受电压(1min) | V | 2000 | ||||
| 12 | 额定操作顺序 | 分-t-合分-t1-合分 | |||||
| 注：20kA、25kA、31.5kA t=0.3s t1=180s；40kA t=180s t1=180s | |||||||

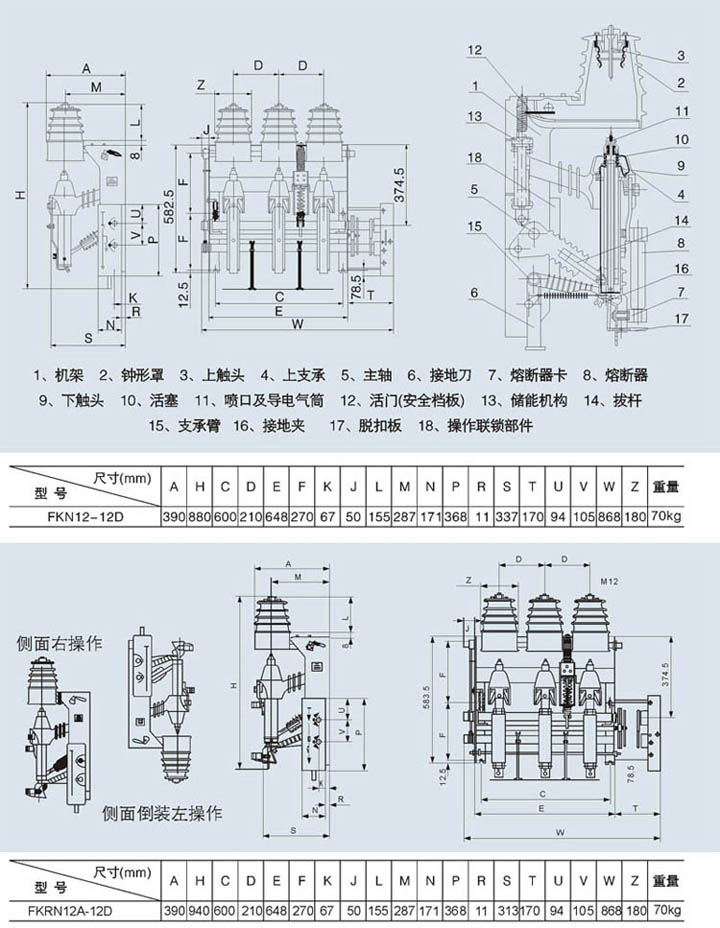

五、外形及安装尺寸图
