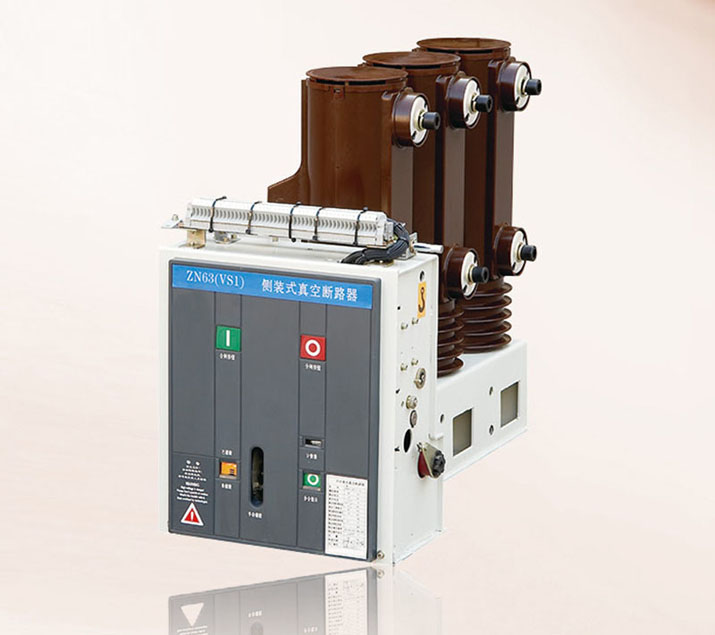

ZN63(VBM7)-12侧装式真空断路器
一·产品概述

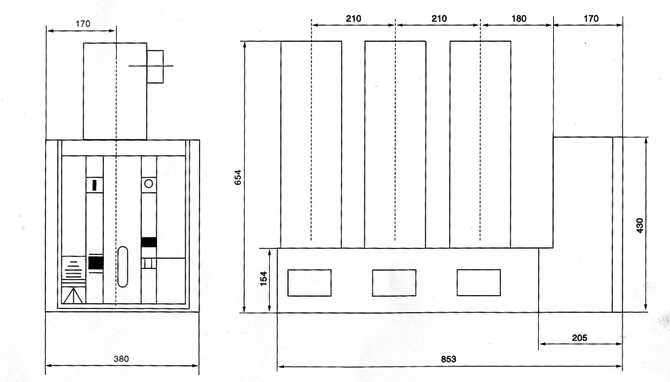

三·外形尺寸(侧装式户内高压真空断路ZN63(VS1)-12)
三·主要技术参数(侧装式户内高压真空断路ZN63(VS1)-12)
ZN63(VS1)-12型侧装式真空断路器系户内高压开关设备，适用于额定电压12kV、频率50Hz的三相电力系统中，作为保护和控制电器使用，由于真空断路器的特殊优越性，尤其适用于需要额定电流下频繁操作，或多次开断短路电流的场所。
ZN63(VS1)-12型侧装式真空断路器采用固定式安装，主要用于固定式开关柜，该断路器既可单独使用，又可用于环网供电、箱式变或各种非标供电系统。
二·使用环境
1. 环境温度：不高于+40℃，不低于-15℃(允许在-30℃时储运)。
2. 海拔高度：不超过1000m。
3. 相对湿度：日平均值不大于95％，月平均不大于90%，饱和蒸汽压日平均值不大于2.2×10 MPa，
月平均不大于1.8×10 MPa。
4. 地震烈度：不超度8级。
5. 无火灾、爆炸、严重污秽、化学腐蚀及剧烈振动的场所。
2. 海拔高度：不超过1000m。
3. 相对湿度：日平均值不大于95％，月平均不大于90%，饱和蒸汽压日平均值不大于2.2×10 MPa，
月平均不大于1.8×10 MPa。
4. 地震烈度：不超度8级。
5. 无火灾、爆炸、严重污秽、化学腐蚀及剧烈振动的场所。
序号
项目
单位
参数
1
额定电压
KV
12
2
额定绝
缘水平
额定雷电冲击耐受电压峰值
KV
75
1 min工频耐压
42
3
额定短路开断电流
KA
20/25
31.5
4
额定电流
A
630
1250
630
1600
2500
5
额定热稳定电流(有效值)
KA
20/25
80
6
额定动稳定电流(峰值)
63
80
7
额定短路关合电流(峰值)
63
8
额定短路开断电流开断次数
次
50
9
二次回路工频耐受电压(1min)
V
2000
10
额定操作顺序
分-0.3s-合分-180s合分
11
额定热稳定时间
S
4
12
额定单个/背对背电容器组开断电流
A
630/400
13
机械寿命
次
10000
