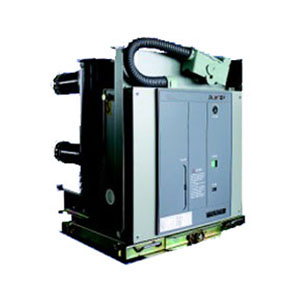

VSM-12KV永磁真空断路器

[概述]

VSm-12(ZN73B-12/D)户内交流高压真空断路器是采用CDM系列永磁机构的新一代断路器，它是额定电压12KV、三相交流50Hz的户内高压真空开关设备，适用于发电厂、变电所及工矿企业等输配电系统的控制或保护开关，尤其适用于开断重要负荷及频繁操作的场所。     VSm-12(ZN73B-12/D)户内交流高压真空断路器符合我国国家标准GB1984-89《交流高压断路器》、JB3855-85《10KV户内真空断路器订货技术条件》以及相关的IEC标准，并具有可靠的联锁功能。其高寿命的真空灭弧室以及环氧浇注固封极柱的免维护，配用的高可靠性的CDM系列永磁机构和智能化的PMD系列永磁机构驱动器控制单元保证了机构部分的免维护。     VSm-12(ZN73B-12/D)户内交流高压真空断路器设计成一体化结构形式，既可用作固定安装的单元，也可与底盘车配装做单独手车使用。

[主要技术参数]

VSm-12(ZN73B-12/D)型户内交流高压永磁真空断路器-技术参数 参数 额定值 额定电压 12Kv 额定频率 50Hz 额定电流 630A   1250A   2000A   3150A 额定短时耐受电流 25KA   31.5KA   31.5KA   40KA 额定热稳定电流(有效值) 25KA   31.5KA   31.5KA   40KA 额定短路开断电流 25KA   31.5KA   31.5KA   40KA 额定短路关合电流(峰值) 63KA   80KA   80KA   100KA 额定动稳定电流(峰值) 63KA   80KA   80KA   100KA 二次回路1min工频耐压 2Kv 热稳定时间 4S 相额定雷电冲击耐压(峰值)相向、对地/断口 75/85KV 1min工频耐压（有效值）相同、对地/断口 42/48KV 机械寿命 30000次 额定操作程序 O-O 3S-CO-180S-CO 额定短路开断电流次数 50次 额定电流开断次数 30000次 断路器机械特性调整参数 触头开距 11±1mm 超行距 3.0±0.3mm 相间中心距 210±2mm 动触头累计磨损厚度 ≤2.5mm 主导电回路电阻 ≤50μΩ(630A) ≤45μΩ(1250A) ≤35μΩ(2000A以上) 触头合闸弹跳时间 ≤2ms 三相分合闸不同期性 ≤2ms 分闸时间 ≤50ms 合闸时间 ≤70ms 平均分闸速度 0.9～1.2m/s 平均合闸速度 0.5～0.8m/s 永磁机构技术参数 驱动器辅助电源工作电压 AC220V     DC220V 合闸控制电压 AC220V     DC220V 分闸控制电压 AC220V     DC220V 机构线圈温升 ≤60K
