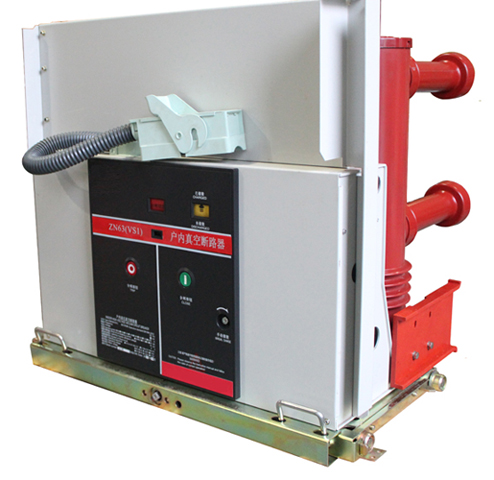

ZN63(VS1)-24户内高压真空断路器
一·产品概述
ZN63(VS1)-24型户内高压真空断路器为额定电压 24kV、三相交流50Hz的户内高压开关设备，适用于发电厂、变电所及工矿企业等输配电系统的控制或保护开关，尤其适用于高海拔地区开断重要负荷及频繁操作的场所。
断路器的制造符合我国国家标准GB1984-2003《交流高压断路器》、DL/T403-2000《3.6～40.5kV户内真空断路器订货技术条件》以及相关的IEC标准，并具有可靠联锁功能。断路器的操动机构为弹簧储能式，可以用交、直流储能操作，也可用手动操作。断路器同时能配长寿命的永磁操动机构，机械寿命能达6万次，可用于极其频繁操作的场合。断路器设计成前后分装的结构形式，既可用作固定安装的单元，也可与底盘车配装成中置式单元使用。
二·使用环境(手车式户内高压真空断路器ZN63(VS1)-24)
1. 海拔高度：低于1000m；
2. 环境温度：最高＋40℃，最低-15℃
3. 相对湿度：日平均值不大于95%，月平均不大于90%
4. 地震烈度：低于8级
5. 无火灾、爆炸、无腐蚀性气体及剧烈振动的场所。
三·技术参数(手车式户内高压真空断路器ZN63(VS1)-24)
| 序号 | 项目 | 单位 | 技术参数 |
| 1 | 额定电压 | kV | 24 |
| 2 | 额定频率 | Hz | 50 |
| 3 | 额定电流 | A | 630、1250、1600、2000、3150 |
| 4 | 额定短路开断电流 | kA | 20 25 31.5 |
| 5 | 额定短路关合电流(峰值) | kA | 50 63 80 |
| 6 | 额定短路持续时间 | s | 4 |
| 7 | 额定短路开断电流开断次数 | 次 | 30 |
| 8 | 额定操作顺序 | 0-0.3s-CO-180s-CO | |
| 9 | 额定雷电冲击耐受电压(断口) | kV | 125 |
| 10 | 额定1min工频耐受电压(断口) | kV | 65 |
| 11 | 合闸时间 | ms | ≤70 |
| 12 | 分闸时间 | ms | ≤50 |
| 13 | 机械寿命 | 次 | 20000 |
| 14 | 额定储能和操作电压 | V | 220/110 |
| 15 |
开断时间 |
ms | ≤80 |
| 16 | 储能时间 | s | ≤10 |
·机械特性调整参数(手车式户内高压真空断路器ZN63(VS1)-24)
| 序号 | 项目 | 单位 | 技术参数 |
| 1 | 触头开距 | mm | 14±1 |
| 2 | 触头超行程 | mm | 3.5±1 |
| 3 | 合闸速度 | m/s | 1.0 ±0.2 |
| 4 | 分闸速度 | m/s | 1.3±0.2 |
| 5 | 触头合闸弹跳时间 | ms | ≤2 |
| 6 | 额定触头压力 | N | 20kA(2400±200) 25kA(2400±200) 31.5kA(3100±200) |
| 7 | 三相合、分闸不同期性 | ms | ≤2 |

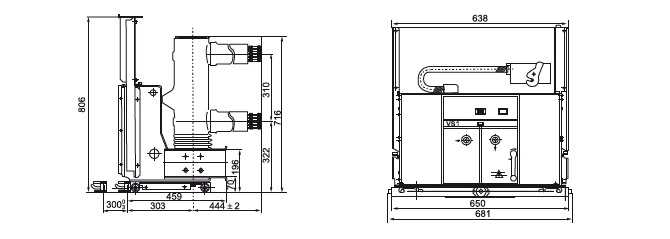

四·结构及外形尺寸(手车式户内高压真空断路器
ZN63(VS1)-24)ZN63（VS1）-24/1250（800柜）

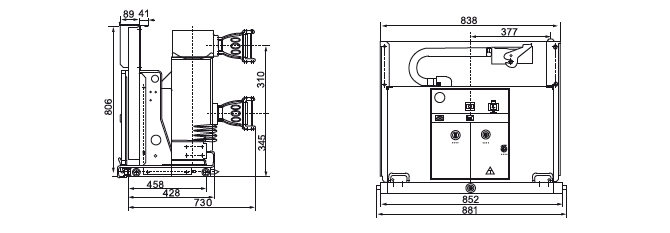

ZN24(VS1)-12/2000-3150(1000)
ZN24(VS1)-12/2000-3150(1000)
